PROSES PENGELOLAAN CODEPLUG DJMD5

Disini kita sharing Tips dan Trick pengelolaan Database codeplug, untuk sementara hanya ada dua type HT DMR dulu yang bisa dikatakan HT DMR favorit dikalangan Amatir Radio, yaitu DJMD5 dan OpenGD77 yang merupakan basis codeplug yang mempunyai kemiripan dengan banyak Brand HT DMR yang beredar di Indonesia yaitu kemiripan format data dan cara pengelolaan CPS nya.

Bagi rekan-rekan yang mempunyai saran atau ide silakan berbagi di WAG K2PI atau sampaikan langsung ke admin supaya bisa di catat oleh admin untuk dijadikan masukan dalam melengkapi informasi mengenai Jaringan DMR, Perangkat HT DMR, Perangkat POC dan lain-lain yang intinya terkait dengan peningkatan kualitas pelayanan dari Komunitas Komunikasi Portabel Indonesia untuk masyarakat.

PROSES CODEPLUG DJMD5

Buka Folder DJMD5 yang sudah diunduh, ada beberapa files

• DB-djmd5.xlsx
• id.csv (format kosong)
• tg.csv (format kosong)
• ch.csv (format kosong)
• Contact.csv
• Zone.csv

Proses Pengelolaan data

Buka DB-djmd5.xlsx menggunakan aplikasi excel

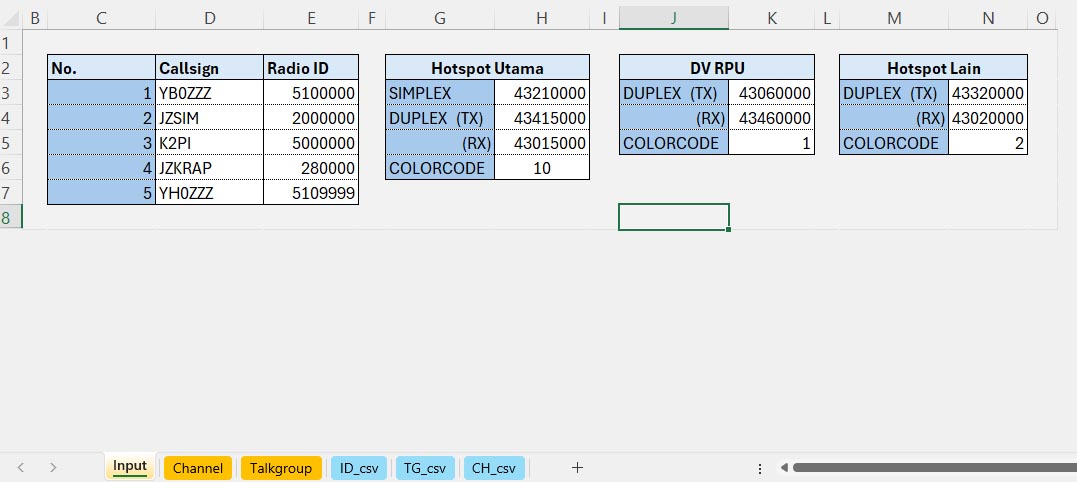

    Gambar 1: Tab INPUT untuk modif data pengguna dan data-data mmdvm atau DV repeater.

Pada row tabs di row paling bawah, ada beberapa tab, semuanya terproteksi tanpa password.

• Tab-tab input: tab INPUT, tab Channel dan tab Talkgroup, untuk memodifikasi atau menambah data.
• Tab-tab hasil: tab ID_csv, tab TG_csv dan tab CH_csv untuk mendrag dan copy data sebelum di paste di aplikasi windows notepad.

Isi data anda (Callsign dan RadioID) di tab INPUT sesuai dengan untuk masing masing akun anda (khusus item nomor 1 dan nomor 2 kosongkan jika tidak mempunyai akun di kelompok tersebut), Callsign K2PI (item nomor 3), anda bisa mengisi dengan callsign dan id amatir, krap atau k2pi (yang terdaftar), disini anda hanya akan dapat mengisi/memodif cel yang berwarna background putih saja.

• Callsign dan id Amatir.
• Callsign dan id KRAP (K2PI - ID 7 digit).
• Callsign dan id K2PI.
• Callsign dan id KRAP (KRAPDMR - ID 6 digit).
• Callsign dan id Anda yang lain. (Untuk berpindah-pindah Radio Id secara manual, misalnya YHxxxxx (Clubstation)

Mengelola Channel

Jika anda memerlukan menambahkan channel untuk dimasukan kedalam codeplug anda, ketuk tab channel, lalu masukan data sesuai dengan yang anda inginkan:

• Channel Analog (penambahan mulai dari row 5): nama channel, character 1 di isi dengan kode mode 'S' (Simplex) atau 'D' (Duplex), character 3 dan seterusnya nama channel dapat di isi bebas atau di isi dengan kode kelompok dan kode daerah/wilayah sesuai kode wilayah depdagri.
  Frekuensi Rx harus di isi sesuai dengan yang diinginkan (harus berupa angka 8 digit tanpa titik, koma atau apapun) dan Frekuensi Tx (kolom D) akan otomatis terisi dengan penambahan 5 kasi, namun tetap bisa di edit.
  Squelch (ctcss) Tx akan otomatis kosong, akan tetapi masih bisa di edit jika diperlukan.
  Disini anda hanya akan dapat mengisi/memodif cel yang berwarna background putih dan hijau muda saja.
• Channel Digital (penambahan mulai dari row 282): nama channel, pada pengisian nama channel (kolom B) character 1 di isi dengan kode mode 'S' (Simplex) atau 'D' (Duplex), character 2 di isi dengan 'M' (MMDVM), 'R' (DV Repeater) atau 'L' (Hotspot Lainnya), character 3 diisi dengan '-' (dash), character 4 dan seterusnya nama channel dapat diisi bebas atau di isi dengan kode kelompok dan kode daerah/wilayah sesuai kode wilayah depdagri.
  Untuk mengetahui kode group, id group dan id wilayah silakan cek halaman standar identifikasi Web dashboard K2PI tombol menu [Standards].
  Mode (kolom C), Frekuensi Rx (kolom D) dan Frekuensi Tx (kolom E) akan otomatis terisi mengikuti fasilitas yang dituju (mengikut character 2 pada kolom B).
  Squelch (ctcss) Tx akan otomatis kosong.
  Disini anda hanya akan dapat mengisi/memodif cel yang berwarna background putih saja.

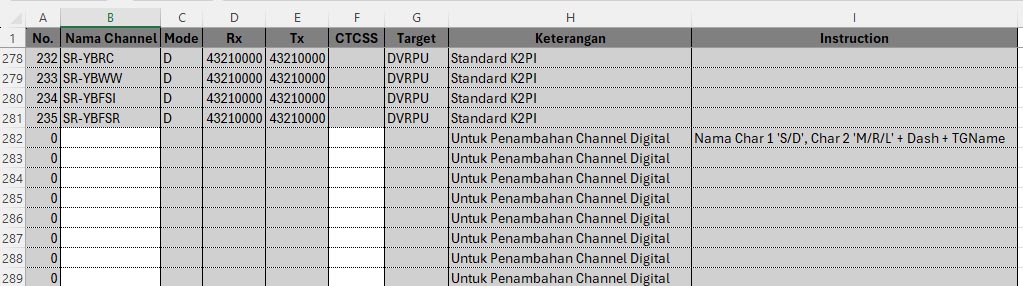

    Gambar 2: Tab channel untuk menambah channel.

Mengelola Talkgroup

Jika anda memerlukan menambahkan Talkgroups kedalam codeplug anda, ketuk tab Talkgroup (penambahan dimulai dari row 65), masukan data sesuai dengan yang anda kehendaki:

• Nama Talkgroup: character 1 dan character 2 di isi dengan kode group.
• ID Talkgroup: character 3 dan selanjutnya di isi dengan kode id group dan id wilayah sesuai dengan wilayah depdagri.

Untuk mengetahui kode group, id group dan id wilayah silakan cek halaman standar identifikasi Web dashboard K2PI tombol menu [Standards].

Disini anda hanya akan dapat mengisi/memodif cel yang berwarna background putih saja.

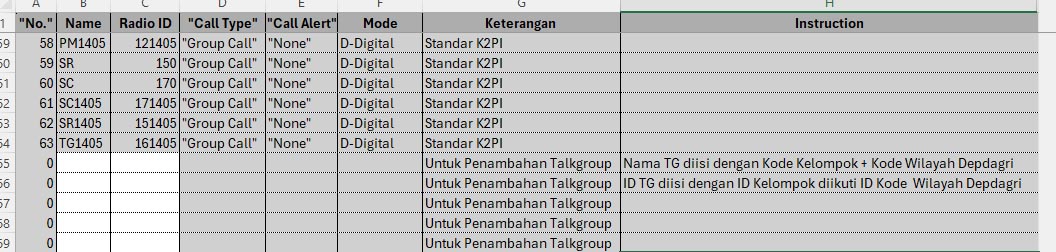

    Gambar 3: Tab Talkgroup untuk menambah Talkgroup.

Jika dirasa sudah cukup memasukan data-data, periksa hasil pengeditan pada tab CH_csv, TG_csv dan ID_csv.

Pemindahan data hasil ke file csv

• Pemindahan data dari tab ID_csv ke file id.csv

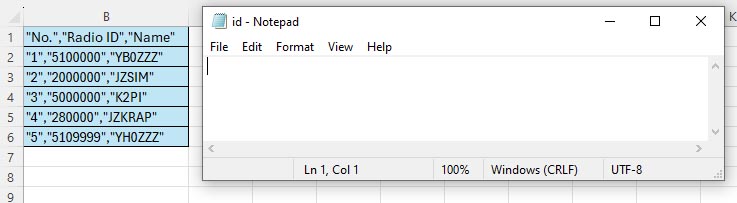

      Gambar 4: Tab ID_csv (excel DB-djmd5) dan File id.csv di Windows Notepad.

  Pada excel Tab ID_csv, select cel B1 hingga cel B paling bawah terakhir (pilih cell B1 lalu tekan Ctrl+tombol kursor kebawah).
  Tekan Ctrl+c untuk mengcopy seluruh data di Tab ID_csv.
  Buka file id.csv (form file csv kosong) dengan aplikasi windows notepad standar.
  Ketuk di editing text area lalu tekan tombol keyboard Ctrl+v untuk mem-paste data yang di copy dari excel tab RadioID_csv ke text area.
  Simpan File id.csv dengan menekan menu [File] lalu 'Save' di windows notepad atau keluar dari windows notepad dengan menekan [x] di kanan atas aplikasi, lalu tekan tombol [yes] untuk menyimpan dengan opsi replace file.


• Pemindahan data dari excel tab TG_csv ke windows notepad file tg.csv

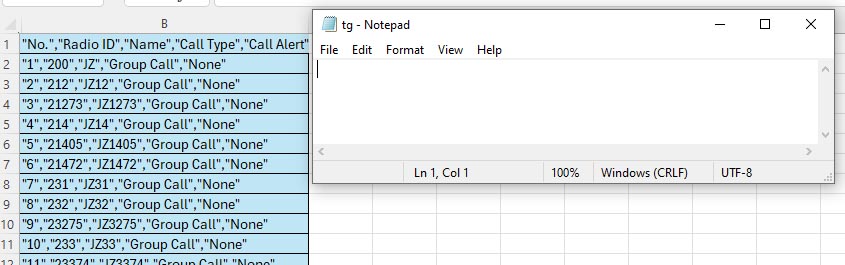

      Gambar 5: Tab TG_csv (excel DB-djmd5) dan File tg.csv di Windows Notepad.

  Pada excel Tab TG_csv, select cel B1 hingga cel B paling bawah terakhir (pilih cell B1 lalu tekan Ctrl+tombol kursor kebawah).
  Tekan Ctrl+c untuk mengcopy seluruh data di Tab TG_csv.
  Buka file tg.csv (form file csv kosong) dengan aplikasi windows notepad standar.
  Ketuk di editing text area lalu tekan tombol keyboard Ctrl+v untuk mem-paste data yang di copy dari excel tab TG_csv ke text area.
  Simpan File tg.csv dengan menekan menu [File] lalu 'Save' di windows notepad atau keluar dari windows notepad dengan menekan [x] di kanan atas aplikasi, lalu tekan tombol [yes] untuk menyimpan dengan opsi replace file.


• Pemindahan data dari excel tab CH_csv ke windows notepad file ch.csv

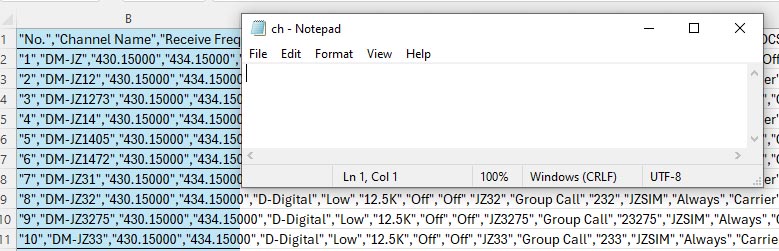

      Gambar 6: Tab CH_csv (excel DB-djmd5) dan File ch.csv di Windows Notepad.

  Pada excel Tab CH_csv, select cel B1 hingga cel B paling bawah terakhir (pilih cell B1 lalu tekan Ctrl+tombol kursor kebawah).
  Tekan Ctrl+c untuk mengcopy seluruh data di Tab CH_csv.
  Buka file ch.csv (form file csv kosong) dengan aplikasi windows notepad standar.
  Ketuk di editing text area lalu tekan tombol keyboard Ctrl+v untuk mem-paste data yang di copy dari excel tab CH_csv ke text area.
  Simpan File ch.csv dengan menekan menu [File] lalu 'Save' di windows notepad atau keluar dari windows notepad dengan menekan [x] di kanan atas aplikasi, lalu tekan tombol [yes] untuk menyimpan dengan opsi replace file.

  Proses pengolahan data codeplug sudah selesai, tutup aplikasi Excel, save DB-djmd5.xlsx dan tutup seluruh aplikasi Windows Notepad yang terbuka.



Proses Importing File csv ke aplikasi CPS Alinco

Buka aplikasi CPS Alinco DJMD5 (contoh disini menggunakan DJ_MD5_1.12.exe).

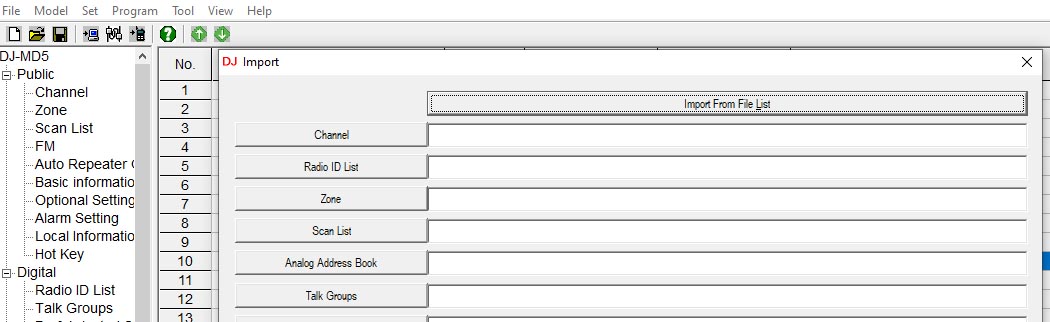

    Gambar 7: CPS Alinco DJMD5 di posisi [Tools] - 'Import'.



Ketuk menu [Tools] lalu pilih 'Import', pilih file csv sesuai dengan tombol-tombol pemilihan setelah muncul jendela 'DJ Import seperti gambar diatas.

Ketuk tombol [Radio ID List] lalu masukan file id.csv yang telah kita isi ditahap sebelumnya dengan mengetuk nama file 2x atau ketuk tombol [Open].

Ketuk tombol [Talk Groups] lalu masukan file tg.csv yang telah kita isi ditahap sebelumnya dengan mengetuk nama file 2x atau ketuk tombol [Open].

Ketuk tombol [Channel] lalu pilih masukan ch.csv yang telah kita isi ditahap sebelumnya dengan mengetuk nama file 2x atau ketuk tombol [Open].

Ketuk tombol [Zone] lalu pilih file Zone.csv dari file bawaan dengan mengetuk nama file 2x atau ketuk tombol [Open].

Ketuk tombol [Digital Contact List] lalu pilih file Contact.csv dari file bawaan dengan mengetuk nama file 2x atau ketuk tombol [Open].

Pada form 'DJ Import' bagian bawah Ketuk tombol [Import] lalu tunggu proses sampai selesai.




Setelah proses importing selesai cek folder Zone, jika berkenan anda bisa memodifikasi Zone sesuai dengan keinginan anda.

Simpan File CPS hasil modifikasi dengan menu [File] lalu 'Save As' berikan nama file konfigurasi cps djmd5 (.rdt) sekehendak anda, lalu tekan tombol [Save]




Selamat CPS anda selesai dan bisa di unggah ke perangkat HT DMR anda.
